Монтаж СКС и локальной сети в офисе: что входит и как не переплатить

Локальную сеть в офисе замечают только тогда, когда она перестаёт работать. Пока всё в порядке, про кабель в стене никто не вспоминает; как только «отвалился» интернет на половине этажа или касса перестала видеть сервер — встаёт работа. Разберём, из чего состоит нормальная офисная сеть, что входит в монтаж СКС и на чём точно не стоит экономить.

Что такое СКС и чем она отличается от «просто протянуть провода»

СКС — структурированная кабельная система. Разница с «протянуть провода» примерно как между проводкой по проекту и удлинителем через всю комнату. В СКС каждое рабочее место приходит отдельной линией в один узел связи, все линии промаркированы, разведены на патч-панель и протестированы. В результате любую розетку можно переключить, найти и заменить за минуты, а не искать конец кабеля по подвесному потолку.

Практическая выгода простая: сеть переживает переезд отделов, набор новых сотрудников, замену оборудования и подключение камер видеонаблюдения без новой стройки.

Что входит в монтаж СКС в офисе

• Обследование и схема. Сколько рабочих мест, где будет узел связи, как пойдут трассы, что уже есть на объекте.
• Кабельные трассы: лотки, гофра, кабель-каналы, проходы через стены и перекрытия, крепление в запотолочном пространстве.
• Прокладка кабеля до каждой точки: рабочие места, точки Wi-Fi, IP-телефоны, камеры, кассы, принтеры.
• Розетки RJ-45 на рабочих местах, заделка и маркировка.

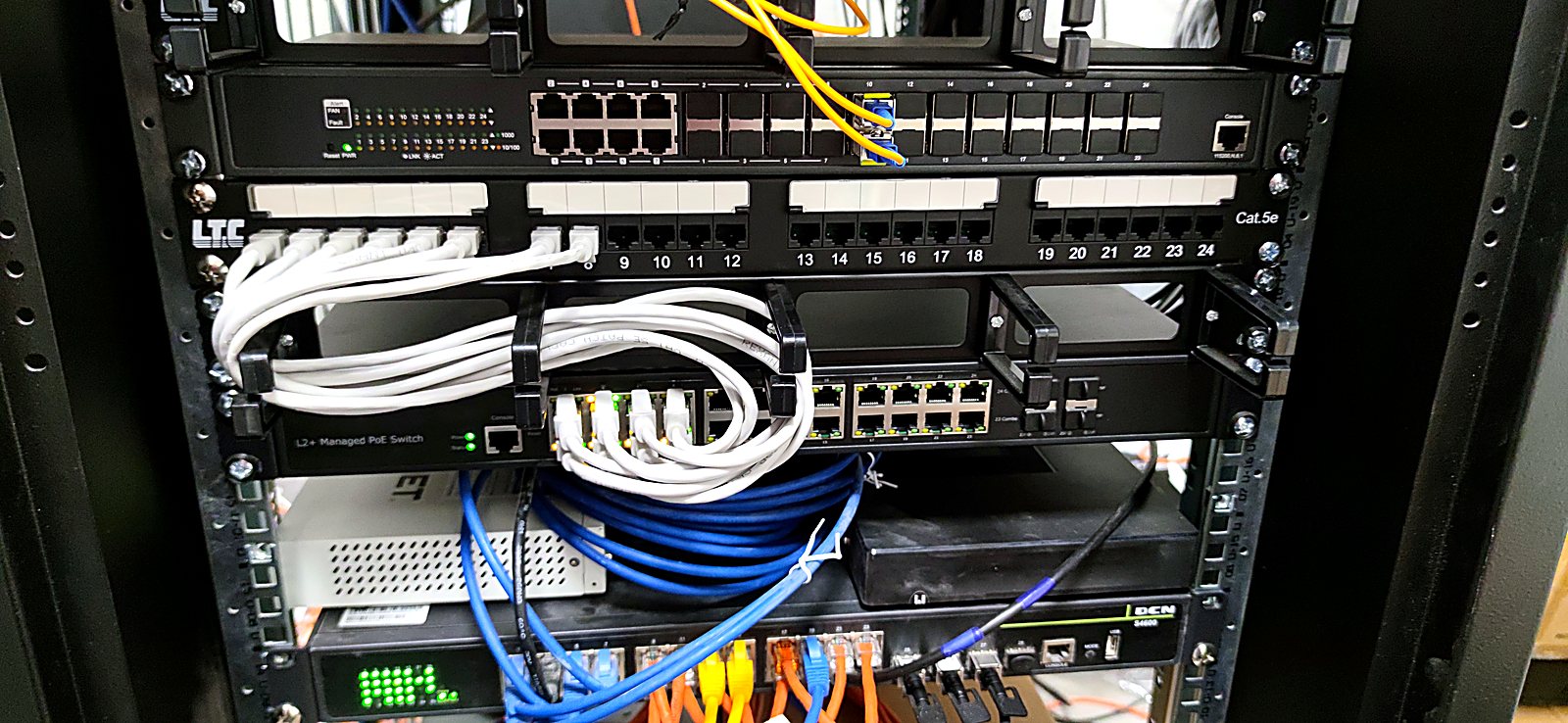

• Телекоммуникационный шкаф: патч-панели, коммутаторы, органайзеры, блок розеток, ИБП.
• Кроссировка и настройка коммутаторов, при необходимости — разделение сети на сегменты (офис, камеры, гостевой Wi-Fi).
• Тестирование каждой линии и передача схемы: что куда идёт и какой порт какому кабинету соответствует.

Какой кабель выбрать: Cat 5e или Cat 6

Для типового офиса с гигабитной сетью хватает качественного Cat 5e. Cat 6 берут с запасом на будущее — под более высокие скорости, длинные трассы и объекты, где сеть точно будет расти. На фоне стоимости монтажа разница в цене самого кабеля обычно невелика, поэтому при новом ремонте логичнее сразу закладывать Cat 6.

Гораздо важнее другое:

• Только медь, не CCA. Дешёвый омеднённый алюминий греется, ломается на изгибах и плохо тянет PoE — на камерах и точках доступа это вылезает первым.
• Оболочка под задачу. Внутри помещений применяют кабель с негорючей оболочкой и низким дымовыделением (нг(А)-LS), на улицу и между зданиями — кабель с защитой от ультрафиолета и влаги, а на большие расстояния — оптику.
• Длина линии. Предел для витой пары — около 100 метров вместе с патч-кордами. Дальше нужен промежуточный коммутатор или оптический участок.

Шкаф, питание и PoE

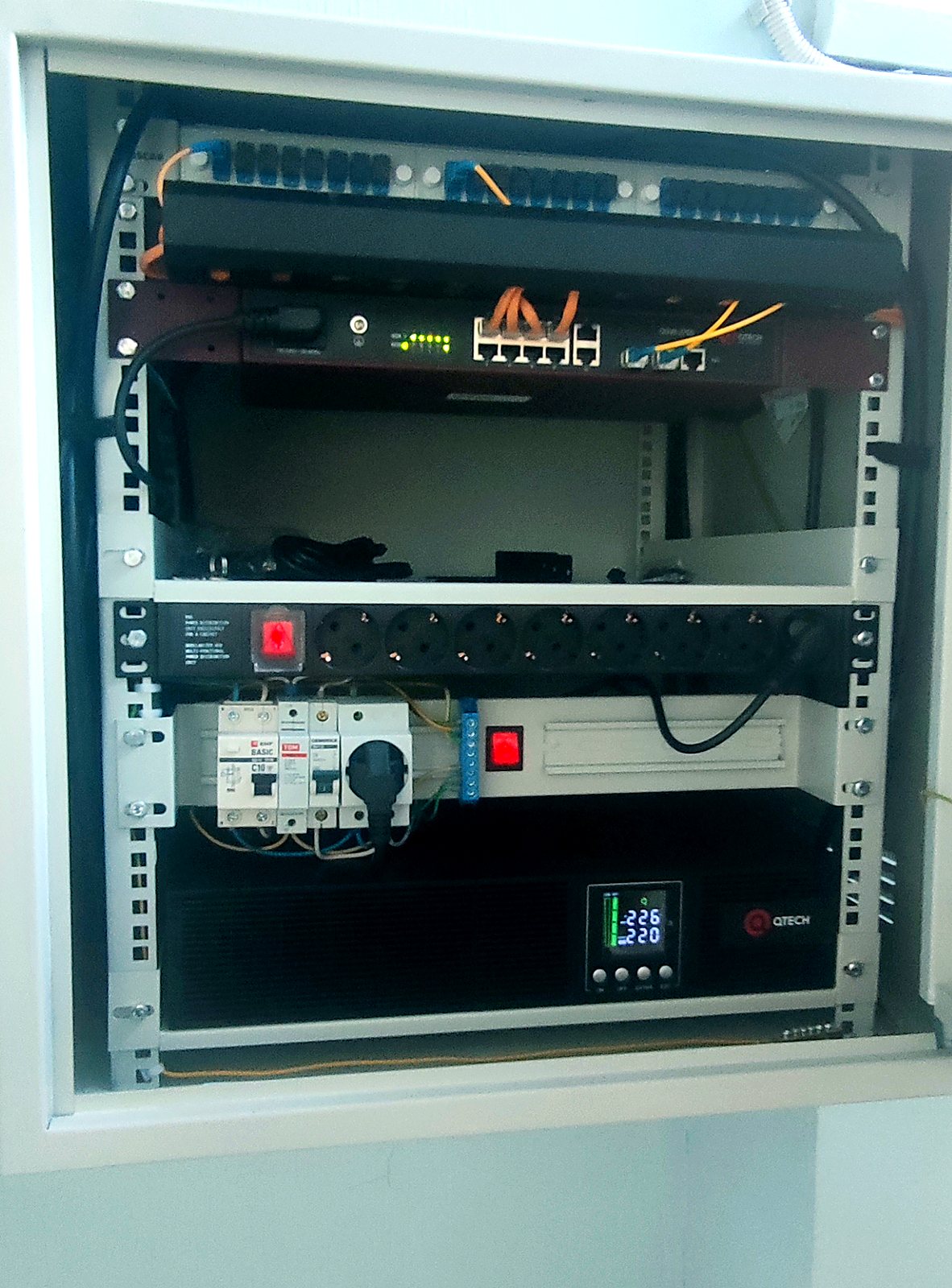

Шкаф — это не «коробка для красоты», а место, где сеть живёт. Настенный шкаф подходит для небольшого офиса, напольная стойка — там, где много оборудования и стоит сервер. Внутрь обязательно закладывают запас: свободные юниты и свободные порты, иначе через год каждое новое рабочее место превращается в отдельный проект.

PoE (питание по витой паре) экономит и деньги, и нервы: камере, точке доступа или IP-телефону не нужна отдельная розетка — питание идёт по тому же кабелю, что и данные. При подборе коммутатора считают суммарный бюджет мощности, иначе при подключении последних устройств порты начнут отключаться.

ИБП нужен не только серверу. Если резервного питания нет, при первом же отключении электричества выключаются коммутатор и роутер, а вместе с ними — видеонаблюдение, домофон и касса.

Как проходят работы

1. Выезд и осмотр: план помещений, точки подключения, трассы, место под шкаф.
2. Расчёт и согласование: количество портов, тип кабеля, оборудование.
3. Монтаж трасс и прокладка кабеля — самый «пыльный» этап, его удобно совмещать с ремонтом.
4. Установка шкафа и розеток, заделка на патч-панели, маркировка.
5. Кроссировка, настройка коммутаторов, тестирование линий.
6. Сдача: схема сети, маркировка, короткий инструктаж.

Частые ошибки

• Кабель данных в одном лотке с силовым. Наводки, потери пакетов, плавающие обрывы связи, которые потом ищут месяцами.
• Нет маркировки и схемы. Любая перестановка превращается в раскопки.
• Порты «впритык». Коммутатор на 8 портов под 8 устройств — это ноль запаса на камеру, принтер и нового сотрудника.
• Дешёвый кабель CCA там, где потом захотят поставить PoE-камеры.
• Шкаф в проходе или в неотапливаемом помещении, без вентиляции и без замка.
• Линии не протестированы. «Интернет есть» не равно «линия соответствует категории»: проблема вылезет под нагрузкой.

Сколько это стоит

Стоимость СКС считается не «за офис», а по объёму работ: количество портов и рабочих мест, длина и сложность трасс (подвесной потолок, штробы, бетон), тип кабеля, состав шкафа и оборудования. Поэтому честную цифру даёт только осмотр объекта — по фото и на словах получается либо завышенная «страховка», либо приятная цифра, которая потом растёт.

Сеть и видеонаблюдение — одна инфраструктура

IP-камеры живут в той же сети, что и офис: та же витая пара, те же коммутаторы, то же резервное питание. Если СКС делается с нуля, дешевле сразу заложить линии под камеры, домофон и точки Wi-Fi — тогда добавление каждой камеры не будет отдельной штробой по свежему ремонту. Как выбрать сами камеры, разобрано в статье «IP или аналоговые камеры».

Сколько розеток закладывать

Практическое правило: на рабочее место — две сетевые розетки (компьютер и телефон или принтер), плюс запас 20–30 % портов на патч-панели и в коммутаторе под будущие места, камеры и точки Wi-Fi. Переделывать сеть из-за нехватки одного порта дороже, чем заложить его сразу.

Wi-Fi в офисе — тоже по проводу

Точки доступа Wi-Fi работают стабильнее, когда подключены кабелем и получают питание по PoE от коммутатора в шкафу. Места точек планируют вместе с СКС: под потолком, с учётом стен и количества пользователей. Один домашний роутер «на весь офис» — частая причина жалоб на интернет.

Что вы получаете после монтажа

• схему расположения розеток и шкафа с номерами линий;

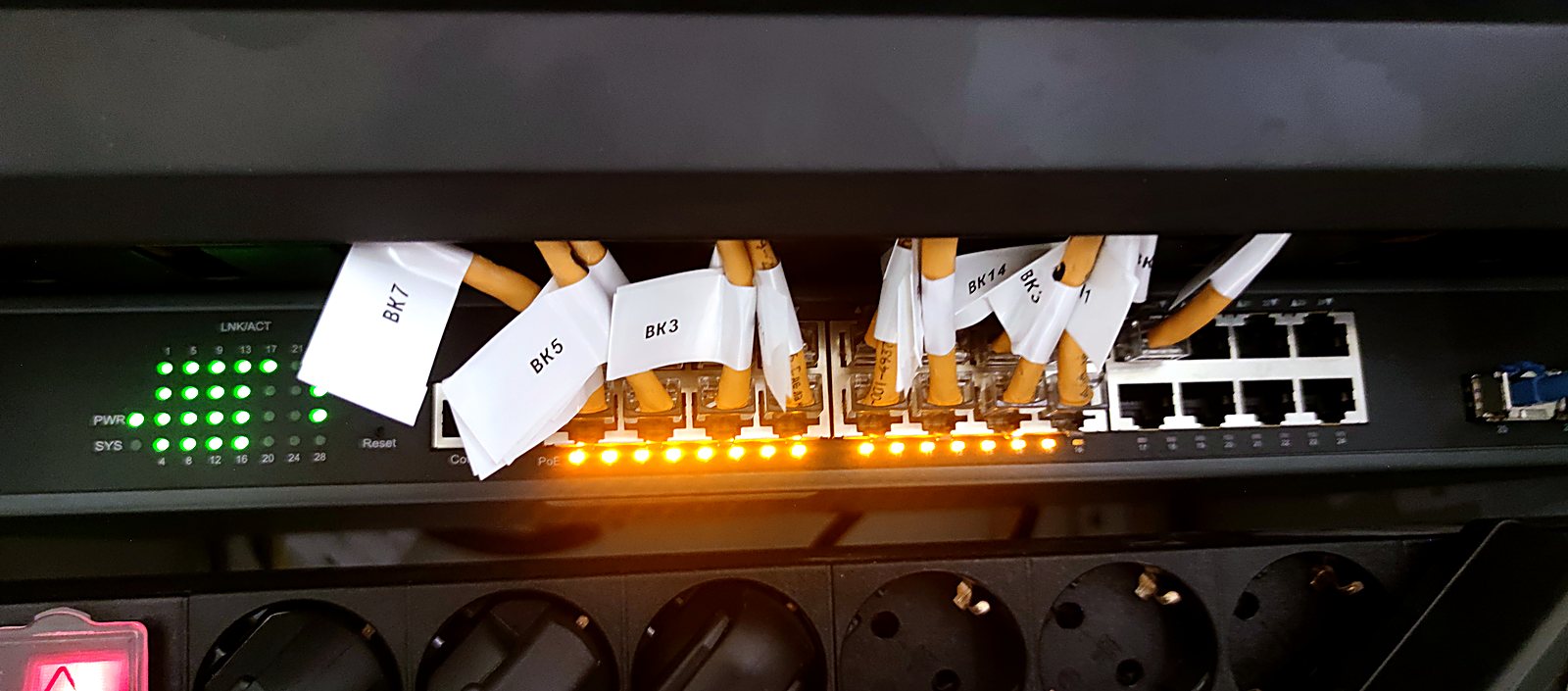

• маркировку на розетках, патч-панели и патч-кордах;
• результаты проверки линий тестером;
• свободные порты и места под расширение.

Компаньон-CCTV — монтаж СКС, локальных сетей, видеонаблюдения, домофонов и СКУД в Туле и Тульской области с 2008 года. Звоните: +7 (910) 585-20-60.
